Передвижные комплектные трансформаторные подстанции карьерные ПКТПК 25…2500 кВА 6/0,23÷0,4÷0,69 кВ

НАЗНАЧЕНИЕ:

Передвижные подстанции ПКТПК-25…2500кВА предназначены для приема электроэнергии переменного трехфазного тока промышленной частоты 50 Гц напряжением 6(10) кВ преобразования ее в электроэнергию напряжением 0,23÷0,4÷0,69 кВ (с изолированной нейтралью) и распределения ее потребителям.

Передвижные мобильные карьерные комплектные трансформаторные подстанции ПКТПК применяются для электроснабжения переменным током передвижных токоприемников карьеров,  разрезов, ведущих добычу полезных ископаемых открытым способом, стройплощадок, строительных площадок и других временных объектов.

По желанию «Заказчика», ПКТПК могут дополнительно укомплектованы:

  • Блоком «климат-контроля» — для обогрева и устранения конденсатообразования;
  • Блоком освещения – для подключения фидеров уличного освещения напряжением 220В и мощностью от 1,6 до 10кВА с программируемым реле времени;
  • Переносным инверторным сварочным аппаратом напряжением 220В на ток до 200А.

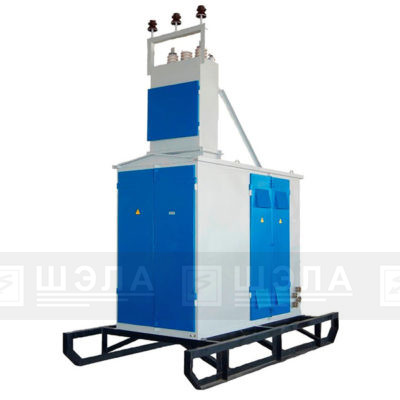

ПКТПК производства Шэла вид сзади ПКТПК-160...2500-6(10)/0,23÷0,4÷0,69-В/К ПКТПК-160...2500-6(10)/0,23÷0,4÷0,69-В/К ПКТПК производства Шэла вид спереди

ПКТПК-160…2500-6(10)/0,23÷0,4÷0,69-В/К



ПКТПК-25...63кВА-6(10)/0,23÷0,4кВ - применяются для освещения карьеров ПКТПК-25...63кВА-6(10)/0,23÷0,4кВ - применяются для освещения карьеров Передвижные трансформаторные подстанции карьерные ПКТПК от Шэла в работе

ПКТПК-25…63кВА-6(10)/0,23÷0,4кВ — применяются для освещения карьеров



УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Подстанция рассчитана для работы при следующих условиях:

  • температура окружающей среды — от –40°до +40 °С
  • высота над уровнем моря, м — до 1000
  • запыленность, мг/м3, (пыль невзрывоопасная, среда, не содержащая едких паров и газов в концентрациях, разрушающих металл) — до 100
  • номинальный режим работы — продолжительный

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование параметра Значение параметра
ПКТПК-25 ПКТПК-40 ПКТПК-63 ПКТПК-100 ПКТПК-160 ПКТПК-250 ПКТПК-400 ПКТПК-630
Номинальное напряжение, кВ на стороне высшего напряжения (ВН) / на стороне низшего напряжения (НН) 6(10)/0,23÷0,4
Число отходящих линий на стороне НН, шт. 2-5
Ток электродинамической стойкости на стороне ВН, кА 16
Ток термической стойкости на стороне ВН, кА 6,3
Время протекания тока термической стойкости, с 1
Номинальная мощность силового трансформатора, кВА 25 40 63 100 160 250 400 630
Номинальный ток плавких вставок предохранителей на стороне ВН, А 5 8 10 16  20  31,5 63 80
Номинальный ток линии уличного освещения, А 25
Габаритные размеры, ДхШхВ, мм 1250х1100х4500 3600х1300х4650

ГАБАРИТНЫЕ РАЗМЕРЫ:



ПКТПК-25…2500-6/0,4-В/К

























Мощность трансформатора, кВА

25 40 63 100 160 250 400 630 1000 1250 1600 2500
L 3800 3800 3900 3900 3900 4250 4250 4400 4600 4600 5200 5800
L1 2800 2800 2900 2900 2900 3250 3250 3400 3600 3600 4200 4800
B 1100 1100 1100 1100 1100 1100 1200 1200 1300 1300 1500 1800
B1 1500 1500 1500 1500 1500 1500 1500 1500 1800 1800 2300 2300
H 2500 2500 2500 2500 2500 2500 2500 2500 2500 2500 2500 2700
H1 4500 4500 4500 4500 4500 4500 4500 4500 4500 4500 4500 4500
H2 400





ОДНОЛИНЕЙНАЯ ПРИНЦИПИАЛЬНАЯ СХЕМАПКТПК-25…2500-6/0,4-В/К

ОДНОЛИНЕЙНАЯ ПРИНЦИПИАЛЬНАЯ СХЕМАПКТПК-25…2500-6/0,4-В/К

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

КОНФИГУРАТОР:

Передвижные комплектные трансформаторные подстанции карьерные ПКТПК 25…2500 кВА 6/0,23÷0,4÷0,69 кВ
КТПК-//---
Количество трансформаторов
Исполнение
Номинальная мощность силового трансформатора, кВА
Номинальное напряжение трансформатора на стороне ВН, кВ
Номинальное напряжение трансформатора на стороне НН, кВ
Тип ввода РУВН
Тип ввода РУНН
Климатическое исполнение
Артикул Наименование Технические характеристики
×
Артикул
Количество шт
