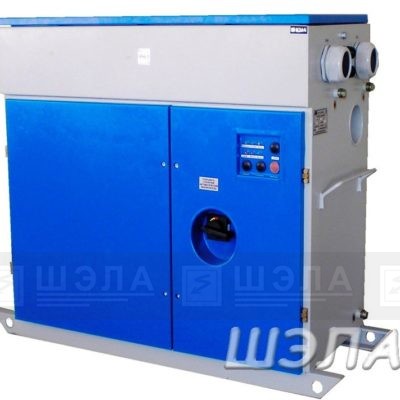

Пускатель рудничный с ручным реверсированным переключателем типа ПРП-10М…ПРП-800М

Функции управления пускателя типа ПРП-10М…ПРП-800М

• дистанционное управление по 2-х проводной схеме с уровнем напряжения до 24 В от кнопочного поста управления или аппаратуры автоматизации при длине линии до 3-х км при сечении жил управления 1,5 мм2;
• взаимная электрическая блокировка последовательности включения двух пускателей;
• местное управление с панели ПСУ-1Е расположенной на дверце пускателя;
• реверсирование ручным переключателем SA4 «Реверс»:
  • положение 1 – «Вперед»;
  • положение 2 – «Назад»;
  • положение 0 – «Отключено».

Функции защиты пускателя с ручным реверсированным переключателем:

• регулируемая защита от токов к.з. и перегрузки;
• нулевая защита;
• защита от самовключения пускателя при  Uс >1,5 Uн
• блокировка от включения пускателя при снижении сопротивления изоляции отходящего присоединения менее 30 кОм (БКИ);
• предупредительная сигнализация при снижении сопротивления изоляции отходящего присоединении менее 100 кОм (БКИ);
• защита цепей дистанционного управления  (ДУ) от потери управляемости при обрыве  или замыкании жил;
• защита от увеличения сопротивления заземляющей жилы свыше 100 Ом (50 Ом).

Функции световой сигнализации пускателя рудничного с ручным реверсированным переключателем

• контроль напряжения сети — индикатор «Сеть»
• контроль готовности  пускателя к работе — индикатор «Готовность»
• контактор пускателя включен — индикатор «Включено»
• контроль цепи дистанционного управления и увеличения сопротивления заземляющей жилы  — индикатор «ДУ»
• режим к.з. или перегрузки — индикатор «МТЗ»
• сопротивление изоляции сети ниже нормы — индикатор «БКИ»

Функции звуковой сигнализации пускателя с ручным реверсированным переключателем ПРП

• подача автоматического, предупредительного предпускового сигнала с выдержкой времени 0,5 с или 6 с:
  • зуммером, встроенным в панель  управления ПСУ-1Е пускателя (сигнал контрольный);
  • внешней сиреной СР-104-3 (36В, 50 mA), устанавливаемой по линии или у удаленного механизма.
• подача кнопкой «Сигнал» обслуживающим персоналом  кодового, предупредительного  сигнала с целью координации  действий при включении  и отключении механизма

Функции проверки ПРП:

• проверка исправности блока контроля изоляции сети и световой сигнализации при ее срабатывании ( кнопка БКИ);
• исправности схемы, цепи  дистанционного управления и работы пускателя без подачи напряжения  в отходящее присоединение (режим «Проверка»;
• ручное тестирование срабатывания механизма расцепителя автоматического выключателя (кнопка «Тест» автоматического выключателя).
