Пост кнопочный универсальный ПКУ и пульт дистанционного управления ПДУ

НАЗНАЧЕНИЕ

Пост кнопочный универсальный ПКУ и пульт дистанционного управления ПДУ предназначены для управления различными механизмами, электрическими машинами, насосами, задвижками, дробильными и доставочными комплексами, как на месте, так и дистанционно.

Исполнение – РН1.
Степень защиты — IР54.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

• температура окружающей среды, оСот –60 до + 40
• высота над уровнем моря, м до 1000
• относительная влажность воздуха при 15°С, %до 75
• окружающая среда не взрывоопасная, не содержащая агрессивных газов, паров в концентрациях, разрушающих металл и изоляцию

УСТРОЙСТВО И РАБОТА

Конструктивно пост ПКУ представляет из себя металлический сварной корпус с защитным козырьком, с креплением «на стену». Кнопки устанавливаются на съёмной крышке. Количество и тип определяются согласно схемы. Для ввода и фиксации подключаемого кабеля предусмотрен кабельный ввод. Диаметр кабеля – до 20 мм., сечение жилы – до 2,5 мм², присоединение винтовое.

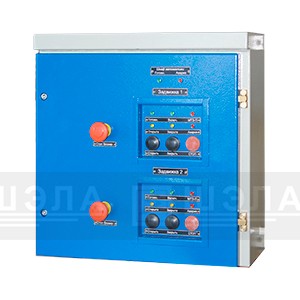

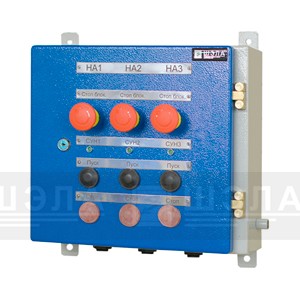

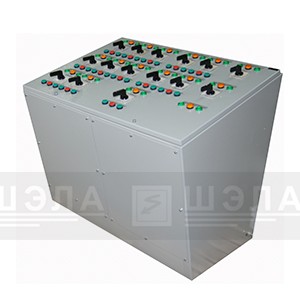

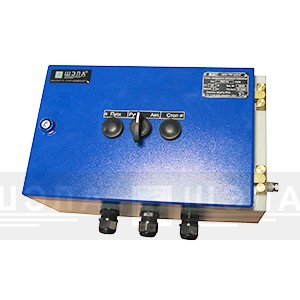

Пульт дистанционного управления ПДУ

Пульты дистанционного управления оборудованием ПДУ могут изготавливаться как по готовым чертежам и схемам заказчика, так и разрабатываться непосредственно нашей компанией по техническому заданию заказчика.

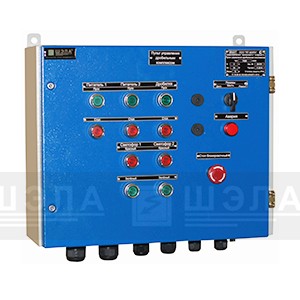

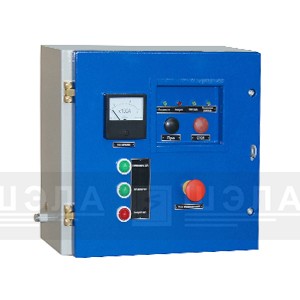

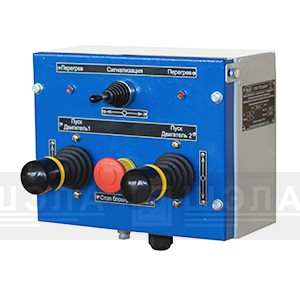

Пульты ПДУ так же могут входить в состав оборудования АСУВ (автоматизированной системы управления водоотливом), станций СУН-РН, СУВ-РН (станции участкового водоотлива), оборудования дробильно-доставочного и дробильно-сортировочного комплексов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПКУ

• Номинальное рабочее напряжение, В оС 24/48/127/230
• Ном. коммутируемый ток при напряжении до 250 В, А 2
• Сечение подключаемых проводов, мм2, не более 2,5
• Ном. напряжение изоляции, В 690
• Степень защиты IP65
• Климатическое исполнение УХЛ2

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

Функциональные возможности постов ПКУ

• управление оборудованием с использованием кнопок с фиксацией («Стоп аварийный») и без фиксации;
• управление оборудованием с использованием переключателей (по схеме заказчика);
• возможно наличие органов индикации (по схеме заказчика).

ИСПОЛНЕНИЕ ПКУ

№ схемы исполнения	Схема электрическая	Общий вид	Габаритные размеры (ВхШхГ), мм
0	По схеме заказчика
1			206х103х90
2			206х103х90
3			206х103х90
4			250х103х90
5			300х103х90
6			300х103х90
7			350х103х90
8
9
10
11

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Пример формирования заказа:

Пост кнопочный универсальный с тремя кнопками, в составе кнопки «Стоп аварийный», по схеме №5, климатическим исполнением УХЛ и категорией размещения 2:

ПКУ–3А-5-УХЛ2
