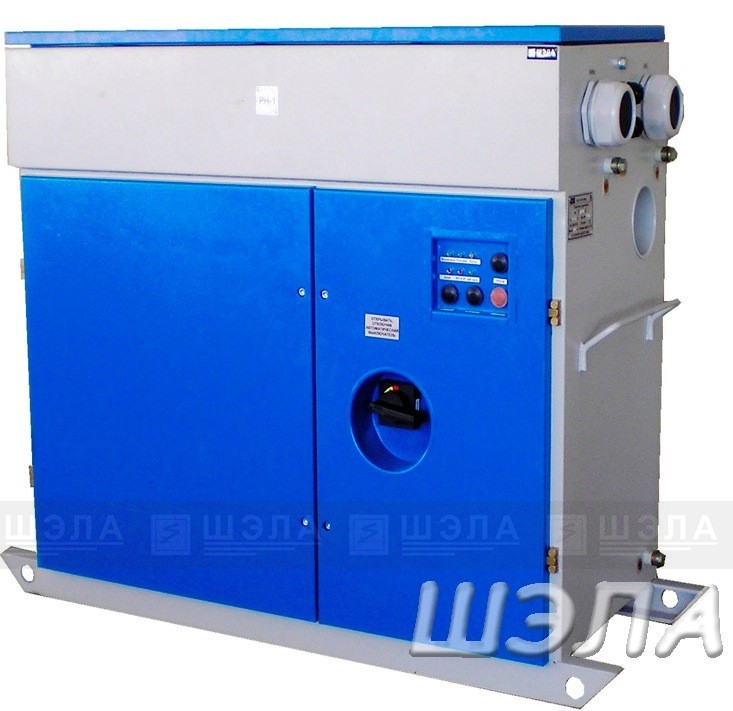

Пускатель рудничный с ручным реверсированным переключателем типа ПРП-10М…ПРП-800М

Пускатель рудничный серии «КОМПАКТ» типа ПРП-10М…ПРП-800М  предназначены для управления и комплексной защиты электродвигателей,  стационарных и передвижных механизмов в сетях с изолированной  нейтралью трансформатора напряжением 1140, 660, 380 В   в условиях рудников и шахт не опасных по взрыву газа и пыли. Исполнение – РН-1;  степень защиты – IР54.

Функции управления пускателя типа ПРП-10М…ПРП-800М

  • дистанционное управление по 2-х проводной схеме с уровнем напряжения до 24 В от кнопочного поста управления или аппаратуры автоматизации при длине линии до 3-х км при сечении жил управления 1,5 мм2;
  • взаимная электрическая блокировка последовательности включения двух пускателей;
  • местное управление с панели ПСУ-1Е расположенной на дверце пускателя;
  • реверсирование ручным переключателем SA4 «Реверс»:
    • положение 1 – «Вперед»;
    • положение 2 – «Назад»;
    • положение 0 – «Отключено».

Функции защиты пускателя с ручным реверсированным переключателем:

  • регулируемая защита от токов к.з. и перегрузки;
  • нулевая защита;
  • защита от самовключения пускателя при  Uс >1,5 Uн
  • блокировка от включения пускателя при снижении сопротивления изоляции отходящего присоединения менее 30 кОм (БКИ);
  • предупредительная сигнализация при снижении сопротивления изоляции отходящего присоединении менее 100 кОм (БКИ);
  • защита цепей дистанционного управления  (ДУ) от потери управляемости при обрыве  или замыкании жил;
  • защита от увеличения сопротивления заземляющей жилы свыше 100 Ом (50 Ом).

Функции световой сигнализации пускателя рудничного с ручным реверсированным переключателем

  • контроль напряжения сети — индикатор «Сеть»
  • контроль готовности  пускателя к работе — индикатор «Готовность»
  • контактор пускателя включен — индикатор «Включено»
  • контроль цепи дистанционного управления и увеличения сопротивления заземляющей жилы  — индикатор «ДУ»
  • режим к.з. или перегрузки — индикатор «МТЗ»
  • сопротивление изоляции сети ниже нормы — индикатор «БКИ»

Функции звуковой сигнализации пускателя с ручным реверсированным переключателем ПРП

  • подача автоматического, предупредительного предпускового сигнала с выдержкой времени 0,5 с или 6 с:
    • зуммером, встроенным в панель  управления ПСУ-1Е пускателя (сигнал контрольный);
    • внешней сиреной СР-104-3 (36В, 50 mA), устанавливаемой по линии или у удаленного механизма.
  • подача кнопкой «Сигнал» обслуживающим персоналом  кодового, предупредительного  сигнала с целью координации  действий при включении  и отключении механизма

Функции проверки ПРП:

  • проверка исправности блока контроля изоляции сети и световой сигнализации при ее срабатывании ( кнопка БКИ);
  • исправности схемы, цепи  дистанционного управления и работы пускателя без подачи напряжения  в отходящее присоединение (режим «Проверка»;
  • ручное тестирование срабатывания механизма расцепителя автоматического выключателя (кнопка «Тест» автоматического выключателя).
