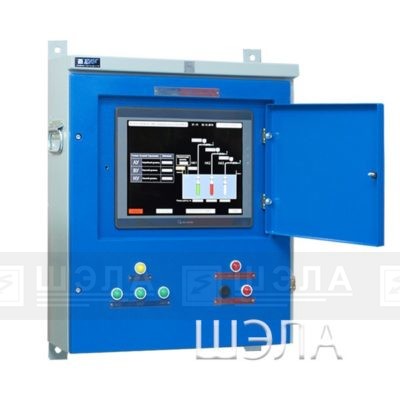

Центральный пульт управления ЦПУ

Отправить заявку Форма заказа

Раздел находится в в стадии доработки и наполнения.

НАЗНАЧЕНИЕ:

Предназначен для автоматического управления насосными агрегатами водоотлива.

Исполнение РН1; Степень защиты IР54.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • горнорудная промышленность;
  • предприятия минерально-сырьевого комплекса;
  • дробильно-сортировочные заводы и фабрики;
  • разрезы, рудники и шахты – не опасные по взрыву газа пыли.

ФУНКЦИИ ЦЕНТРАЛЬНОГО ПУЛЬТА УПРАВЛЕНИЯ:

  • Автоматическое управление насосными агрегатами водоотлива согласно заданного алгоритма, технологических параметров, органов управления местного и верхнего уровня, технического состояния оборудования и датчиков контроля рабочих параметров
  • Оперативное контролирование, отображение и архивирование всех рабочих параметров автоматической системы управления.
  • Управление и контроль готовности насосных агрегатов водоотлива к пуску через станции управления насосами СУН.
  • Контроль уровня воды в водосборнике через-БКУ от датчиков уровня.
  • Контроль производительности каждого насосного агрегата.
  • Доступ к управлению и настройкам параметров по паролю
  • Связь с верхним уровнем (АСОДУ) – RS-485, Ethernet, PROFIBUS и др. по желанию заказчика. Получение сигналов управления насосных агрегатов, передача информации на верхний уровень.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ЦПУ С АВР:

  • Напряжение питания шкафов АС 220-380-660В
  • Наличие автоматического ввода резервного питания АВ Р- на общую систему шин
  • Наличие источника бесперебойного питания ИБП мощностью до 1кВт и временем работы при 50% нагрузке в течении 30 мин.
  • Напряжение питания цепей управления, В 24
  • Связь с верхним уровнем (АСОДУ) RS485 mobius PROFIBUS и др. по требованию заказчика
  • Количество кабельных вводов контрольных кабелей снизу от 10 до 35 мм.,шт. до 50
  • Габариты пульта ЦПУ+ИБП+АВР в сборе, ШхВхГ. мм. 900х1600х400
  • Масса, не более кг 120
  • Исполнение шкафа РН1
  • Степень защитыIP54
  • Обслуживание шкафаодностороннее

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

  • Высота над уровнем моря, м, не более 1000
  • Температура окружающего воздуха, град -10…+35
  • Относительная влажность окружающего воздуха, %, при температуре +35 град до 85
  • окружающая среда невзрывоопасная, не содержащая едких паров и газов в концентрациях, разрушающих металл
  • Запылённость, мг/куб.м не более 5
  • Номинальный режим работы продолжительный
  • Рабочее положение в пространстве вертикальное
