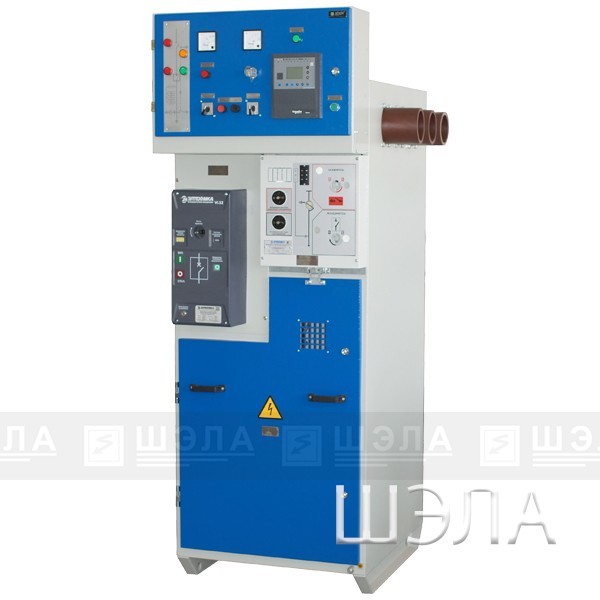

Камеры сборные одностороннего обслуживания КСО-217
НАЗНАЧЕНИЕ:
Камеры сборные одностороннего обслуживания КСО-217, предназначены для работы в составе распределительных устройств или подстанций, в сетях трехфазного переменного тока частотой 50/60 Гц, напряжением 6 кВ или 10 кВ, с изолированной нейтралью.
Степень защиты — IР44.
ГАБАРИТНЫЕ РАЗМЕРЫ:
* — габаритные размеры указаны для справок и могут быть изменены заводом-изготовителем
| Габариты КСО-217 с ВВ и элегазовым ВН, мм | ||
| В | Ш | Г |
| 2130 | 750 | 1050 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Номинальное напряжение, кВ 6, 10
- Номинальная частота, Гц50/60
- Номинальный ток главных цепей, А630, 1000
- Номинальный ток отключения вакуумного выключателя, кА20
- Номинальные параметры сквозных токов короткого замыкания:
- — ток электродинамической стойкости, кА51
- — ток термической стойкости, кА20
- — время протекания тока короткого замыкания, с3
- Время протекания тока термической стойкости:
- — для главных ножей, с3
- — для заземляющих ножей, с1
- Номинальное напряжение вспомогательных цепей, В:
- — оперативное напряжение220
- — трансформатор напряжения100
- Сопротивление изоляции вспомогательных цепей (не менее), мОм10
- Степень защиты по ГОСТ 14254:IP44
СХЕМЫ ЭЛЕКТРИЧЕСКИЕ, ГЛАВНЫХ ЦЕПЕЙ
| № схемы | Назначение | Схема | Элементы главной цепи |
| 1 | Ввод |  |
Q1 – трехпозиционный выключатель нагрузки и разъединитель с элегазовой изоляцией серии SL; Q2 – выключатель вакуумный VL12; TA1-TA3 – трансформатор тока ТОЛ-10; HU – устройство индикации наличия напряжения; FV – ограничители перенапряжений ОПН — 6 (10) |
| 1.1 | Ввод |  |
Q1 – трехпозиционный выключатель нагрузки и разъединитель с элегазовой изоляцией серии SL; Q2 – выключатель вакуумный VL12; TA1,TA2 – трансформатор тока ТОЛ-10; HU – устройство индикации наличия напряжения; FV – ограничители перенапряжений ОПН — 6 (10) |
| 2 | Ввод |  |
Q1, Q3 – трехпозиционные выключатели нагрузки и разъединитель с элегазовой изоляцией серии SL; Q2 – выключатель вакуумный VL12; TA1-TA3 – трансформатор тока ТОЛ-10; HU – устройство индикации наличия напряжения; FV – ограничители перенапряжений ОПН — 6 (10) |
| 2.1 | Ввод |  |
Q1, Q3 – трехпозиционные выключатели нагрузки и разъединители с элегазовой изоляцией серии SL; Q2 – выключатель вакуумный VL12; TA1,TA2 – трансформатор тока ТОЛ-10; HU – устройство индикации наличия напряжения; FV – ограничители перенапряжений ОПН — 6 (10) |
| 3 | Отходящая линия |  |
Q1 – трехпозиционный выключатель нагрузки и разъединитель с элегазовой изоляцией серии SL; Q2 – выключатель вакуумный VL12; TA1-TA3 – трансформатор тока ТОЛ-10; HU – устройство индикации наличия напряжения; FV – ограничители перенапряжений ОПН — 6 (10) TAN1, TAN2 – трансформатор тока нулевой последовательности ТЗЛК — 0,66 |
| 3.1 | Отходящая линия |  |
Q1 – трехпозиционный выключатель нагрузки и разъединитель с элегазовой изоляцией серии SL; Q2 – выключатель вакуумный VL12; TA1, TA2 – трансформатор тока ТОЛ-10; HU – устройство индикации наличия напряжения; FV – ограничители перенапряжений ОПН — 6 (10); TAN1, TAN2 – трансформатор тока нулевой последовательности ТЗЛК — 0,66 |
| 4 | Отходящая линия |  |
Q1, Q3 – трехпозиционные выключатели нагрузки и разъединители с элегазовой изоляцией серии SL; Q2 – выключатель вакуумный VL12; TA1-TA3 – трансформатор тока ТОЛ-10; HU – устройство индикации наличия напряжения; FV – ограничители перенапряжений ОПН — 6 (10); TAN1, TAN2 – трансформатор тока нулевой последовательности ТЗЛК — 0,66 |
| 4.1 | Отходящая линия |  |
Q1, Q3 – трехпозиционные выключатели нагрузки и разъединители с элегазовой изоляцией серии SL; Q2 – выключатель вакуумный VL12; TA1,TA2 – трансформатор тока ТОЛ-10; HU – устройство индикации наличия напряжения; FV – ограничители перенапряжений ОПН 6 (10); TAN1, TAN2 — трансформатор тока нулевой последовательности ТЗЛК — 0,66 |
| 5 | Секционный выключатель |  |
Q1 – трехпозиционный выключатель нагрузки и разъединитель с элегазовой изоляцией серии SL; Q2 – выключатель вакуумный VL12; TA1-TA3 – трансформатор тока ТОЛ-10; HU – устройство индикации наличия напряжения; FV – ограничители перенапряжений ОПН — 6 (10) |
| 5.1 | Секционный выключатель |  |
Q1 – трехпозиционный выключатель нагрузки и разъединитель с элегазовой изоляцией серии SL; Q2 – выключатель вакуумный VL12; TA1, TA2 – трансформатор тока ТОЛ-10; HU – устройство индикации наличия напряжения; FV – ограничители перенапряжений ОПН — 6 (10) |
| 6 | Секционный выключатель |  |
QSG – заземлитель ЗР — 10/630; Q – трехпозиционный выключатель нагрузки и разъединитель с элегазовой изоляцией серии SL; HU1, HU2 – устройство индикации наличия напряжения; |
| 7 | Трансформатор напряжения |  |
QSG – заземлитель ЗР — 10/630; Q – трехпозиционный выключатель нагрузки и разъединитель с элегазовой изоляцией серии SL; HU – устройство индикации наличия напряжения; FV – ограничители перенапряжений ОПН- 6 (10); TV – трансформатор 3 Х ЗНОЛП 6/100 |
| 8 | Трансформатор напряжения |  |
Q – трехпозиционный выключатель нагрузки и разъединитель с элегазовой изоляцией серии SL; HU – устройство индикации наличия напряжения; FV –ограничители перенапряжений ОПН- 6 (10); TV – трансформатор 3 Х ЗНОЛП 6/100 |
| 9 | ТСН |  |
Q – трехпозиционный выключатель нагрузки и разъединитель с элегазовой изоляцией серии SL; HU – устройство индикации наличия напряжения; FU – предохранители ПТ6 (10); TV – трансформатор собственных нужд |
| 10 | ТН+ТСН |  |
QSG – заземлитель ЗР — 10/630; Q – трехпозиционный выключатель нагрузки и разъединитель с элегазовой изоляцией серии SL; HU – устройство индикации наличия напряжения; FV – ограничители перенапряжений ОПН- 6 (10); TV1 – трансформатор 3 Х ЗНОЛП 6/100; TV2 – трансформатор собственных нужд |
| 11 | Заземлитель сборных шин |  |
QSG – заземлитель ЗР — 10/630 |
| 12 | Шинный мост |  |
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:
Пример записи структуры условного обозначения при формировании заказа:
КСО — 217 — 4 — 10 — 630 — 50 — 31,5 — У3. Камера сборная одностороннего обслуживания КСО — 217, номер схемы главных цепей 4, номинальный ток предохранителя 31,5 А, номинальное напряжением 10 кВ, номинальный ток главных цепей 630 А, номинальный ток трансформатора тока 50 А, категория размещения и климатического исполнения У3.
Новости
Компанией ШЭЛА в настоящее время, специально для блок — модульных карьерных распределительных пунктов КРП, разработаны и серийно производится камеры одностороннего обслуживания типа КСО-216 и КСО-217.
 |
 |
Отличительной особенностью данных камер, является их малые габариты, что позволяет размещать их в блок — контейнерах стандартных размеров с коридором обслуживания.
Отличие камер КСО-216 и КСО-217 заключается в следующем:
— в камере КСО-216 применяются воздушные разъединители ШР и ЛР типа РВЗ-10/630 и вакуумный выключатель продольного расположения типа VL-12-10/630 производства ПО «Элтехника»;
— в камере КСО-217 применяются элегазовые выключатели нагрузки ШР и ЛР типа SL12 , а также вакуумный выключатель VL-1210/630 производства ПО «Элтехника»;
Применение современных микропроцессорных устройств, позволяет выполнить все необходимые виды защит на стороне ВН, а так же на стороне НН.
