Энергоснабжение контактной сети рудника

В наше время в рудниках применяется две схемы электроснабжения контактной сети:

• централизованная
• децентрализованная.

Разберем достоинства и недостатки каждой из схем.

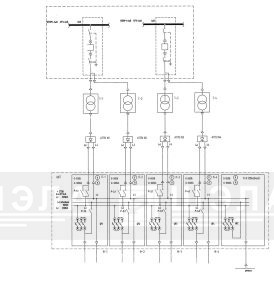

Централизованная схема представляет собой блок, расположенный в помещении подземной подстанции, состоящий из комплекта:

• ячеек КРУ-РН-6кВ для запитки (питания);
• тяговых преобразовательных трансформаторов ТСП-6кВ-160÷400кВа;
• комплекта преобразовательных устройств АТПУ-500 или 1250А;
• распределительного щита постоянного тока ЩПТ-1000А-275В.

Количество единиц оборудования зависит от протяженности контактной сети, где на каждые 500м и необходима одна преобразовательная установка АТПУ-500.

Преимущество данной схемы энергоснабжения контактной сети является возможность оперативного переключения участков сети при выходи из строя какого-либо преобразовательного устройства АТПУ за счет щита постоянного тока, где происходит переключение нагрузок.

Напряжение постоянного тока от щита ЩПТ-1000А подается по кабелям до точки подключения участка контактной сети.

Отсасывающий кабель также подключается к рельсам в той же точке подключения.

Длина питающего и отсасывающего кабеля достаточно велика и, следовательно, имеются большие потери напряжения, даже при значительной сечении кабелей.

Кроме того, при параллельной работе преобразовательных установок наблюдаются значительные уравнительные токи между установками АТПУ, что приводит к перегреву преобразователей.
Значительные уравнительные токи из-за разности выходных напряжений преобразовательных трансформаторов ТСП-160-6/0,23кВ.

Кроме того, централизованная схема, дороже децентрализованной ввиду большого количества сечения кабелей и дополнительного щита постоянного тока ЩПТ-1000А.

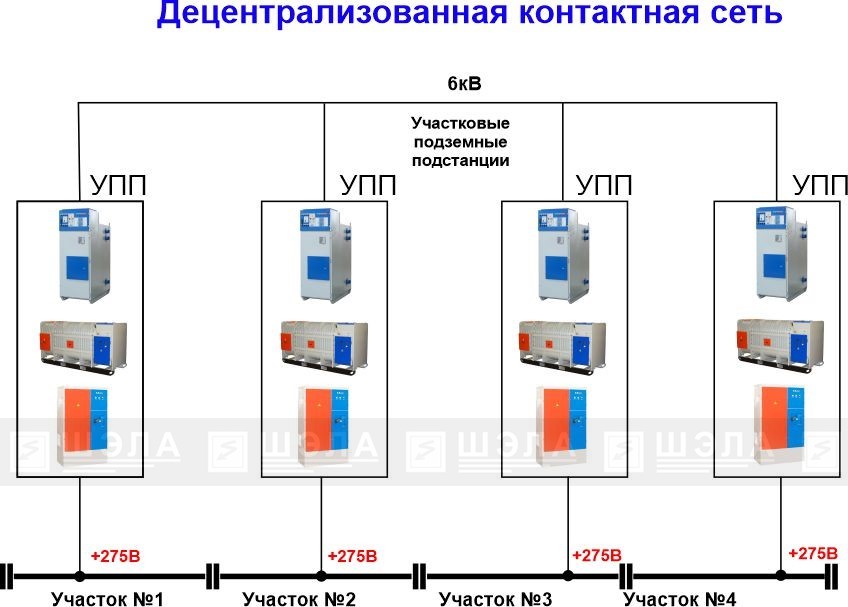

Децентрализованная схема контактной сети рудника представляет собой распределенную сеть напряжения 6кВ до мест установки тяговых преобразовательных подстанций, расположенных по всей протяженности контактной сети рудника.

Таки образом, напряжением постоянного тока поступает на контактный провод в центре нагрузок данного участка контактной сети, в этом случае длина питающего и отсасывающего кабелей минимальна.

Отпадает необходимость в щите постоянного тока ЩПТ-1000А, а секционирование одного участка сети к другому осуществляется с помощью тока ВАРП-500 или 1000А, в котором можно установить блок дистанционного управления.

К недостаткам организации проходки по данной схеме электроснабжения, можно отнести тот факт, что нужно организовывать в горной выработке несколько ниш на всей протяженности контактной сети. В них будет размещаться электрооборудование: КРУ-РН-6кВ, ТСП-6/0,23кВ и АТПУ 500/275В для питания своего участка контактной сети.

Применение моноблока автоматизированной тяговой передвижной подстанция типа АТПП, позволяет сократить объем проходки горных выработок.

Моноблок АТПП объединяет в едином корпусе:

• Автоматизированная тяговая преобразовательная установка АТПУ-500/275В.
• Тяговый преобразовательный трансформатор
  ТСП-160-6/0,23кВ;
• Комплектную распределительную ячейку
  КРУ-РН-6кВ;

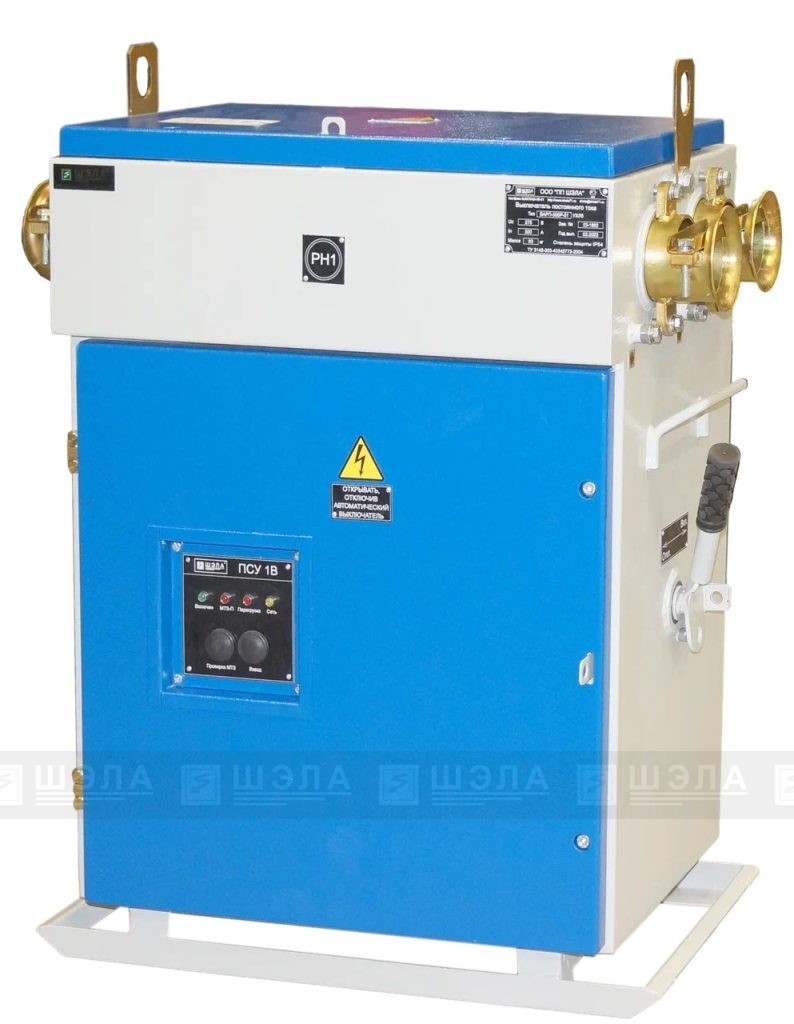

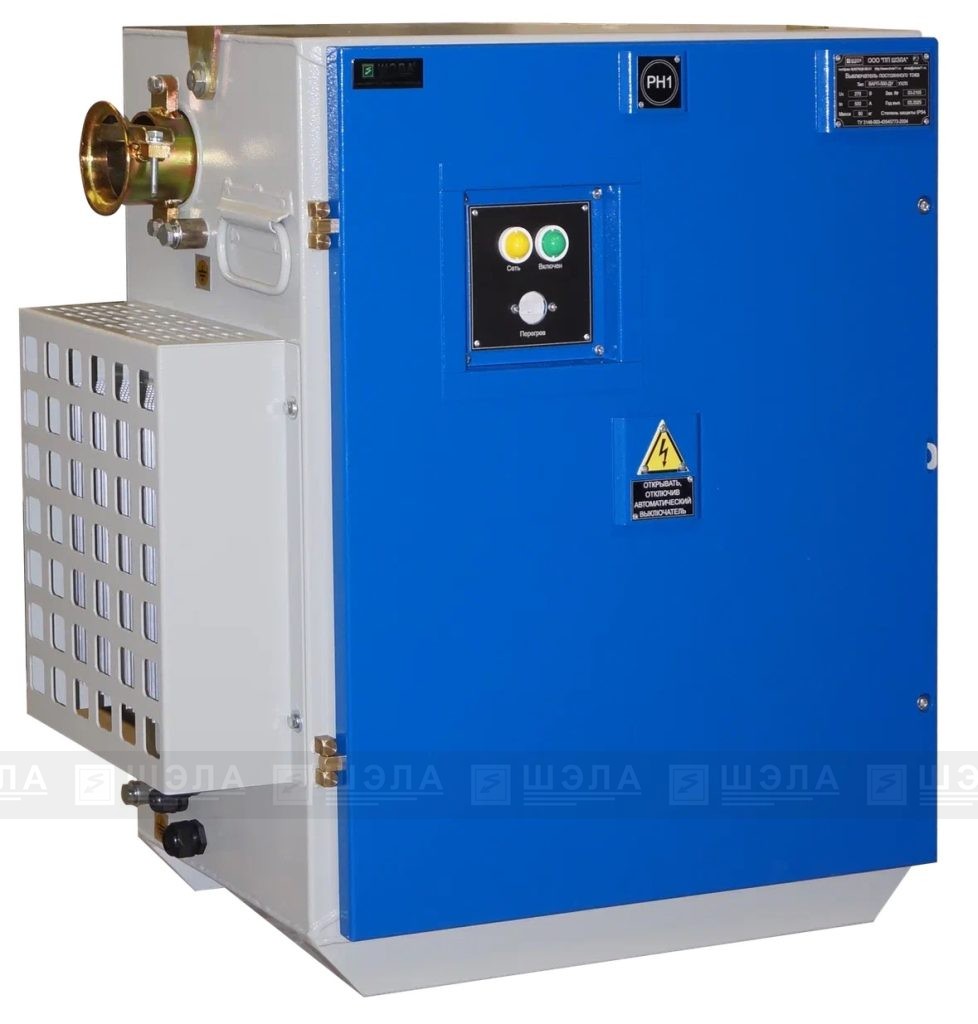

Для оперативных переключений участков контактной сети применяются автоматические выключатели постоянного тока типа ВАРП-250, ВАРП-500 или ВАРП-1000А напряжением 440 В постоянного тока.

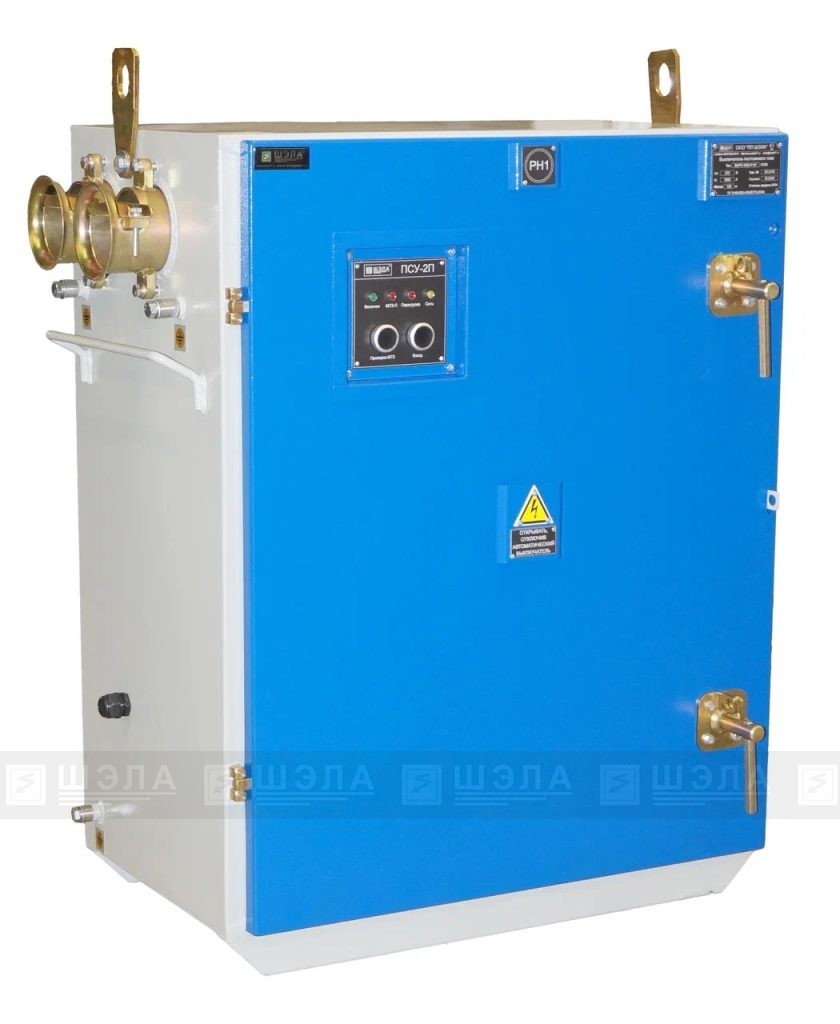

Выключатели ВАРП могут иметь различные типы управления: ручное управление с индексом Р (например: ВАРП-500Р) или дистанционное управление с индексом ДУ (ВАРП-1000ДУ).

Дистанционное управление может осуществляться посредством моторного привода автоматического выключателя или бесконтактного полупроводникового ключа. Данная функция аппарата будет особенно важна при автоматизации управления контактной сетью рудника.
