КОНТРОЛЬ ЗА УТЕЧКОЙ ТОКА В СЕТЯХ С ИЗОЛИРОВАННОЙ НЕЙТРАЛЬЮ

Для контроля за утечкой тока в сетях с изолированной нейтралью применяется реле типа АЗУр-1М, которое срабатывает на 690 В при снижении сопротивления до 30 кОм. и воздействует на расцепитель автоматического выключателя на отключение. Общее время срабатывания реле автоматического выключателя не должно превышать 0,2секунды.

При построении схемы подземного электроснабжения следует помнить, что реле утечки не работает в параллель, т.е. если одно реле установленного в корпусе подземной подстанции КТП-РН-6-0,4(0,69)кВ, то второе реле устанавливать в фидерном выключателе нельзя.

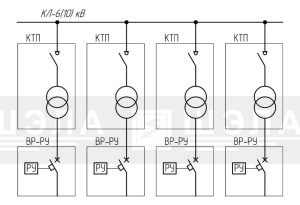

Т.е. необходимо помнить одно это одна подстанция, сколько бы не была разветвлённая сеть низкого напряжения.

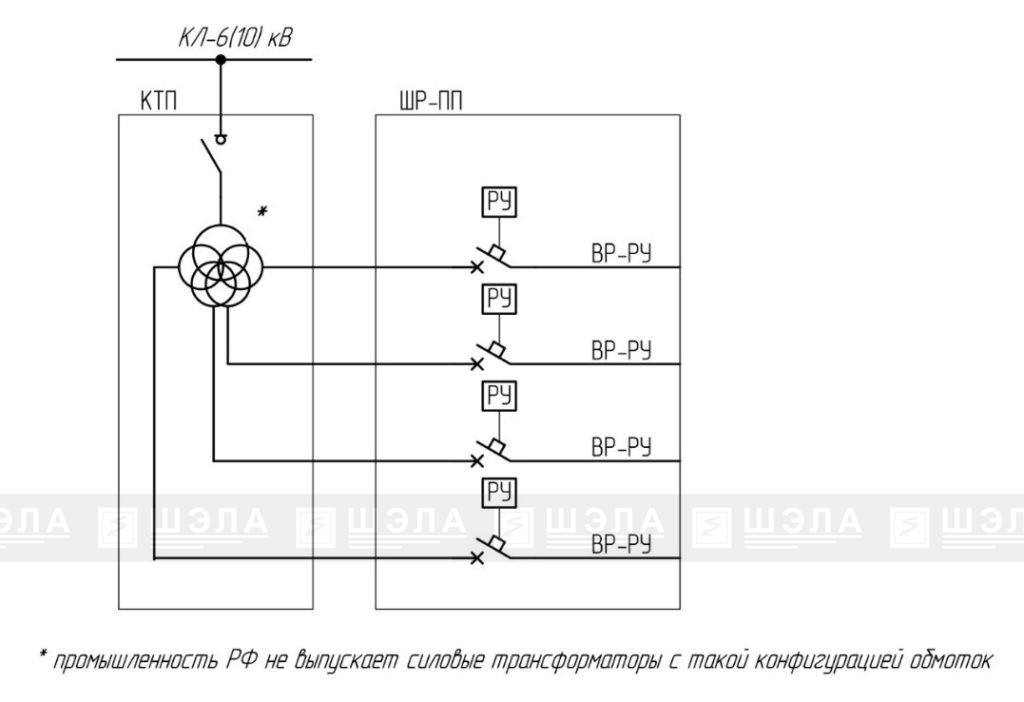

Возможно применение подземных подстанций многообмоточных, т.е. по стороне ВН-6кВ, по стороне НН – 0,4 и 0,69кВ – 2-3-4 обмотки Мощностью от 63 до 160кВА

В этом случае на каждую обмотку, т.е. отходящий фидер устанавливается своё реле утечки и в случае срабатывания одно реле — остальные потребители от этой подстанции остаются под напряжением.

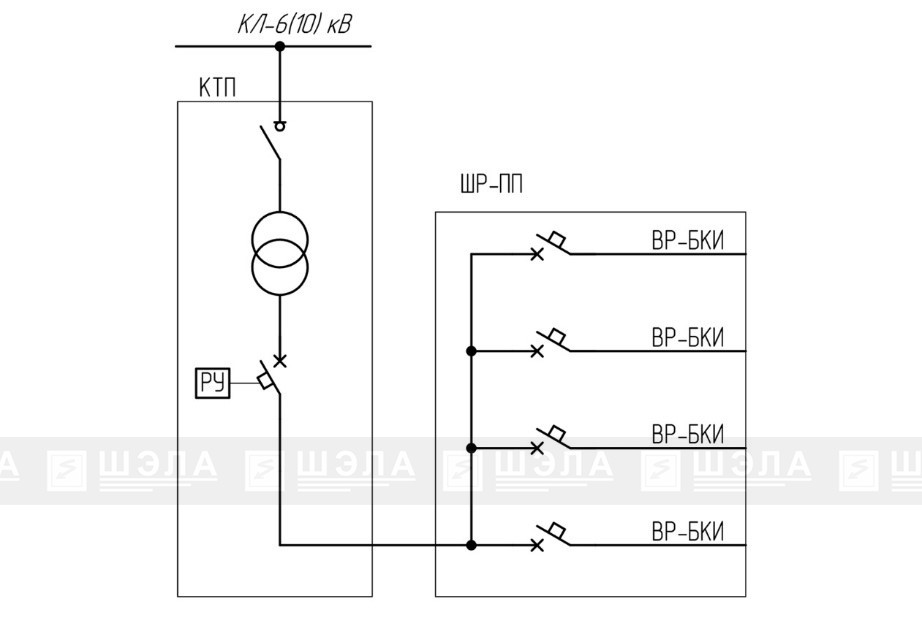

Не следует также путать также подстанции с многофидерными, где имеются одна обмотка НН и одно реле утечки тока АЗУР или напряжение с подземной подстанции подается на шкаф ШР-ПП с 4-6 отходящими фидерами.

В этом случае, при появлении тока утечки, срабатывает реле АЗУР и выбивает общий автоматический выключатель и для того что бы понять по какому из фидеров произошла утечка, необходимо сначала выключить автоматы на всех отходящих линиях и только потом подать напряжение и на линии с утечкой должен сработать реле предварительной контроля изоляции ПКИ которое указывает на утечку тока по этому фидеру. Тогда все остальные автоматы на ШР-ПП можно включать, по несправному фидеру устранять утечку тока.

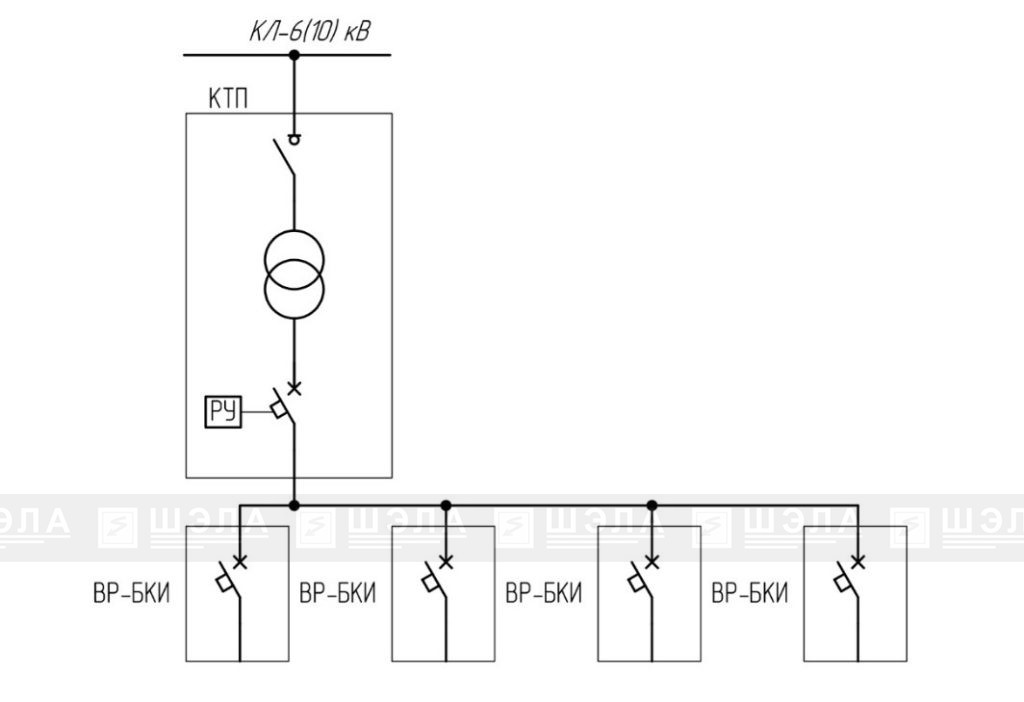

Аналогично поиск неисправного фидера происходит при работе, где при появлении утечки в разветвлённой сети низкого напряжения срабатывает реле утечки на основной подземной подстанции и отключает напряжение по всей сети.

После чего необходимо также выключить все фидерные выключатели, затем подать напряжение и по контролю ПКИ определить фидер, по которому произошла утечка тока.

Таким образом, не следует путать контроль за утечкой тока и предварительный контроль изоляции сети.
