Комплектные трансформаторные подстанции рудничные КТП-РН 5…25кВА разделительные (переходные)

НАЗНАЧЕНИЕ:

Комплектные трансформаторные подстанции рудничные КТП-РН разделительные (переходные) предназначены для электроснабжения маломощных электроприемников, устанавливаемых в подземных выработках шахт, рудников, используются в качестве разделительных подстанций 0,69/0,69кВ или 0,4/0,4кВ либо переходных (понижающих) 0,69/0,4кВ или 0,4/0,23кВ.

Обеспечивают защиту от токов утечки, перегрузки и максимальной токовой защиты линий низшего напряжения.

Исполнение РН1, степень защиты IP54.



ВНЕШНИЙ ВИД И ГАБАРИТНЫЕ РАЗМЕРЫ:

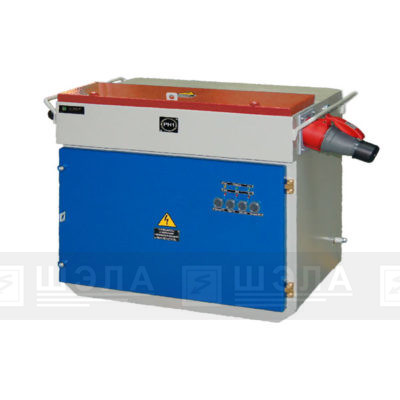

Комплектная Трансформаторная Подстанция КТП-РН-5,0-Р-0,69/0,4-УХЛ5



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование Тип разделительной (переходной) КТП-РН
5,0 10 16 25
Номинальная мощность, кВ∙А 5 10 16 25
Частота, Гц 50
Номинальное высшее
напряжение, кВ
1,2; 0,69; 0,4
Номинальное низшее
напряжение, кВ
0,69; 0,4; 0,23
Схема и группа соединений обмоток силового трансформатора У/Д-11

У/У-0

У/Д-11

У/У-0

У/Д-11

У/У-0

У/Д-11

У/У-0

Напряжение  к.з., % 2,1 2,5 3,1 4,13
Потери к.з. силового трансформатора при температуре 115оС, Вт 153 295 362 491
Габаритные размеры (ШхВхГ), мм 410х510х400 620х580х510
Масса, кг (не более) 95 145 195 280

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

Распределительное устройство ВН:

  • подстанции обеспечивают преобразование напряжения с 1,2(0,69; 0,4)кВ  в напряжение 0,69(0,4; 0,23)кВ;
  • защита от токов к.з. обмотки ВН встроенными предохранителями (по требованию заказчика).

Распределительное устройство НН:

  • местное – отключение;
  • ручное включение – отключение;
  • дистанционное – отключение (по требованию заказчика);
  • дистанционное управление (по требованию заказчика);
  • защита от токов к.з. и перегрузки;
  • защита от утечки тока (встроенное реле утечки);
  • блокировка, не допускающая подачу напряжения в присоединение с низким сопротивлением изоляции (исп.ДО,ДУ);
  • температурная защита трансформатора;
  • измерение тока нагрузки;
  • измерение напряжения;
  • измерение сопротивления изоляции отходящего присоединения;
  • проверка исправности действия реле утечки и блокировочного реле утечки;
  • дистанционная проверка РУ, взвод РУ после проверки (для исполнения IT).

Светодиодная сигнализация:

  • наличие напряжения «СЕТЬ»;
  • включенное состояние автоматического выключателя «QF»;
  • срабатывание защиты от токов к.з. и перегрузки «МТЗ-П»;
  • cрабатывание реле утечки или дистанционное отключение «РУ-ДО»;
  • срабатывание блокировочного реле утечки «БКИ»;
  • исправность цепей дистанционного отключения (управления) «БУКС».





СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

Структура формирования заказа:

 Комплектная Трансформаторная Подстанция Рудничная разделительная, номинальной мощностью 10 кВ·А, напряжение сети 0,69 кВ, номинальное выходное напряжение 0,4 кВ, со встроенным реле утечки РУ, с дистанционным управлением, климатического исполнения УХЛ, категории размещения 5:

  КТП-РН-10-Р-0,69/0,4-ДУ-РУ-УХЛ5





КОНФИГУРАТОР:

Комплектные трансформаторные подстанции рудничные КТП-РН 5…25кВА разделительные (переходные)
КТП-РН--Р-/----УХЛ5
Номинальная мощность трансформатора, кВА
Номинальное напряжение на стороне ВН, кВ
Номинальное напряжение на стороне НН, кВ
Наличие реле утечки
Наличие интерфейса связи
Артикул Наименование Технические характеристики
×
Артикул
Количество шт
