ПУСКАТЕЛИ С РУЧНЫМ УПРАВЛЕНИЕМ ШАХТНЫЕ ПРШ-10…630-EL

НАЗНАЧЕНИЕ:

Пускатели ПРШ-10…630-EL предназначены для ручного управления и защиты от токов короткого замыкания и перегрузки маломощных потребителей электроэнергии (вспомогательных электроприводов, сетей освещения и т.д.). в подземных выработках рудников, а также их наземных сооружениях, не опасных по взрыву газа и пыли.

Исполнение – РН1.
Степень защиты — IР54.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • горнорудная промышленность;
  • предприятия минерально-сырьевого комплекса и строительной индустрии;
  • дробильно-сортировочные и обогатительные фабрики;
  • разрезы и другие предприятия, не опасные по взрыву газа и пыли.



УСЛОВИЯ ПРИМЕНЕНИЯ:

  • Температура окружающей среды от -10°С до +35°С
  • Относительная влажность до 98±2% при температуре 25±2° С
  • Окружающая среда невзрывоопасная по газу и пыли (РН1)
  • Запылённость окружающей средыне более 100 мг/м3
  • Напряжение сети от 0,85 до 1,1 Uном
  • Высота размещения изделия над уровнем моряне более 1000 м
  • Вибрация мест установки не более 4,9 м/с при частоте 1-35 Гц
  • Рабочее положение вертикальное, отклонение в любую сторону не более 15º
  • Степень защиты от внешних воздействий по ГОСТ 14254 IP54





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РУЧНЫХ ПУСКАТЕЛЕЙ:

  • Номинальный ток ручных шахтных пускателей ПРШ, А16; 25; 32: 63; 100; 125; 160; 250; 320; 400; 500; 630
  • Номинального напряжение, В~380, ~660
  • Номинальное напряжение цепи управления, В24
  • Номинальное напряжение изоляции, В~660
  • Толщина металла корпуса, мм2
  • Номинальный режим работыпродолжительный



КОНСТРУКЦИЯ:

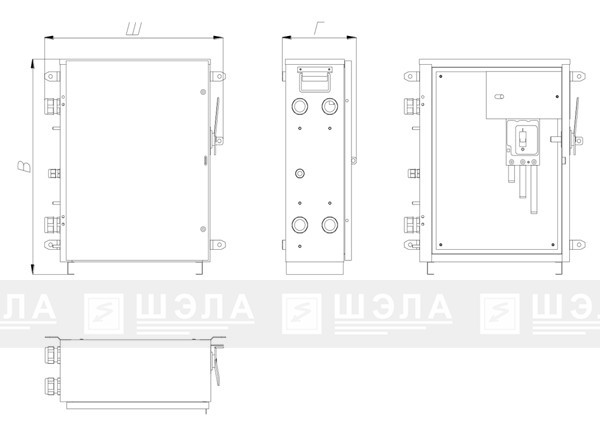

Пускатель ПРШ-10..63-EL - «ШЭЛА71»

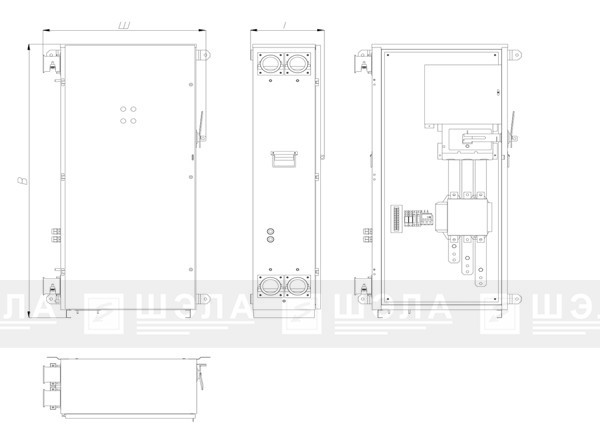

Пускатель ПРШ-100..630-EL - «ШЭЛА71»
Пускатель ПРШ-10..63-EL

Пускатель ПРШ-100..630-EL



 ГАБАРИТНЫЕ РАЗМЕРЫ:

Вид оборудования ШхВхГ, мм Вес, кг
ПРШ-10М … ПРШ-63М 490 х 640 х 290 до 22
ПРШ-100М … ПРШ-630М 750х 990 х 290 до 51



КОЛИЧЕСТВО И НАРУЖНЫЕ ДИАМЕТРЫ ПРИСОЕДИНЯЕМЫХ КАБЕЛЕЙ:

Кабельные  вводы ПРШ-10М…ПРШ-630М
Наименование Кол-во

шт.

Наружные диаметры

кабелей, мм

10…63 100…250 320630
Ввод 1 27 46 58
Транзитный 1
Отходящий 1
Контрольный 1 20 20 20
