НАЗНАЧЕНИЕ:
Шкафы распределительные рудничные типа ШР-ПП-63…ШР-ПП-1600 предназначены для распределения электроэнергии, защиты отходящих линий и электрооборудования при перегрузках и коротких замыканиях в сетях с изолированной нейтралью, напряжением 380 (660, 1140) В, переменного тока частотой 50 (60) Гц.
Исполнение — РН1; степень защиты – IP54.
КОНСТРУКЦИЯ:

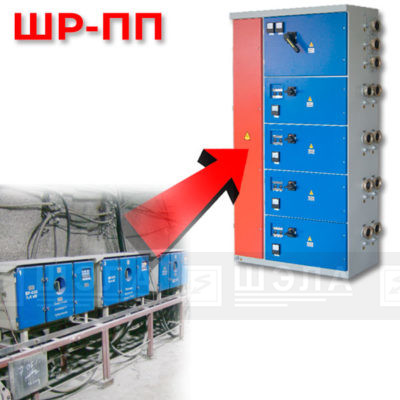

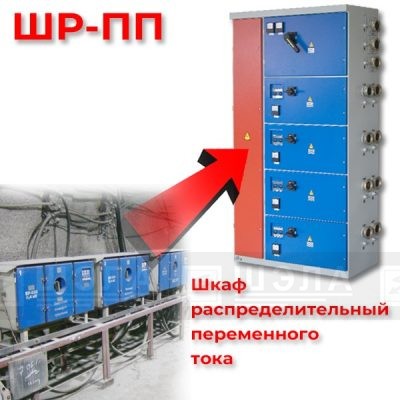

Шкаф представляет собой металлический корпус, в котором устанавливается вводной автоматический выключатель, на отходящих линиях устанавливаются автоматические выключатели согласно заявки заказчика. Для обеспечения безопасности обслуживания и эксплуатации автоматические выключатели могут быть выдвижного исполнения.
Конструкция шкафов обеспечивает установку шкафа на полу в электропомещениях. Ввод питающих и вывод отходящих проводников предусматривается сбоку через сальники.
Отсеки ввода и распределения, а так же отсек шинного моста разделены между собой и имеют свои двери с блокировками.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Номинальное напряжение, В | 380/660/1140 | ||||||
Номинальный ток, А | 63 | 160 | 250 | 400 | 630 | 1000 | 1600 |
Сеть трехфазного переменного тока частотой, Гц | 50 | ||||||
Электроблокировка, предотвращающая включение выключателя при сопротивлении изоляции в сети ниже допустимого < 30 кОм (БКИ) | ДА | ||||||
Наличие блоков предварительного контроля сопротивления изоляции отходящих присоединений | ДА | ||||||
Диаметр кабеля на вводе, мм | 67 | ||||||
Диаметр кабеля на выводе, мм | 57 |
ТИП КОМПОНОВКИ:
№ Компоновки | Токи вводных автоматов, А | Количество автоматических выключателей, шт, вводной/отходящий | Габарит, ШхВхГ | Вес не менее, кг | Тип исполнения |
1 | 10-63 | 1/5 | 655х1330х225 | 70 | Навесной |
2 | 100-250 | 1/8 | 1275х2000х435 | 300 | Напольный |
3 | 320-630 | 1/5 | 1275х2000х435 | 300 | Напольный |
4 | 800-1000 | 1/3 | 1275х2000х435 | 300 | Напольный |
5 | 1250-1600 | 1/3 | 1275х2000х435 | 300 | Напольный |
ТИПОВЫЕ ОДНОЛИНЕЙНЫЕ СХЕМЫ:
![]() |
|

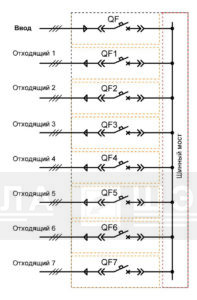

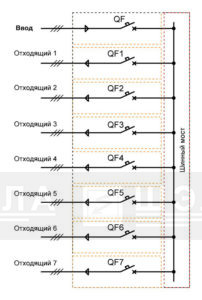

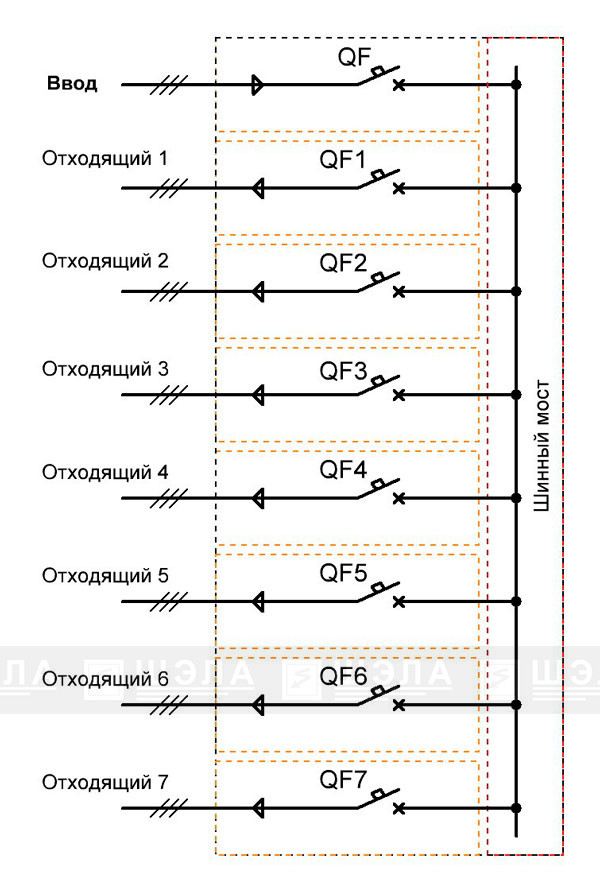

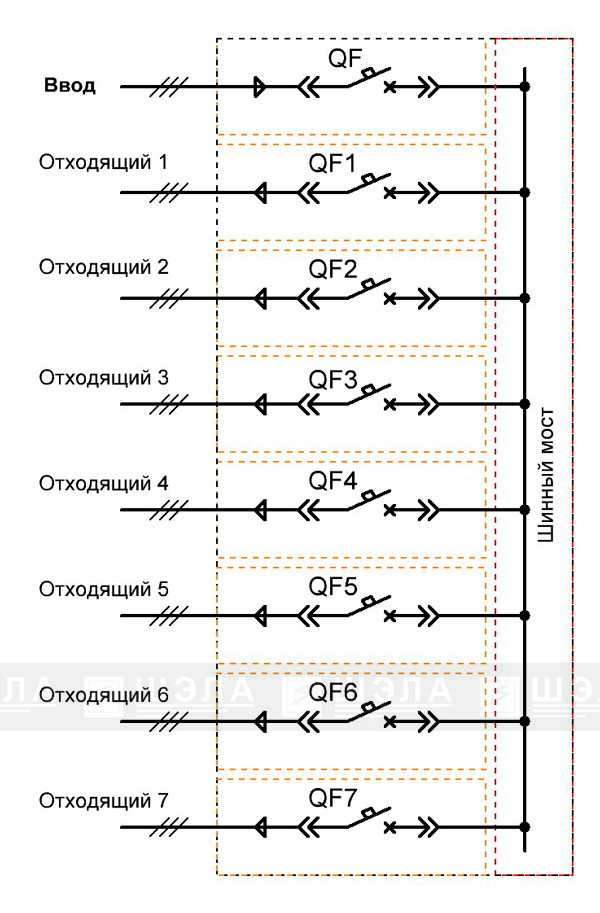

Рис. 1 Схема однолинейная ШР-ПП-160…1600А с выдвижными автоматическими выключателями. | Рис. 2 Схема однолинейная ШР-ПП-160…1600А со стационарными автоматическими выключателями. |
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:
КОНФИГУРАТОР:
№ | Артикул | Наименование | Технические характеристики |
---|---|---|---|
1 | ШР-ПП000 | ШР-ПП-63-Л-УХЛ5 |
Номинальный ток: 63
Сторона ввода/вывода кабеля отходящих присоединений: левое Климатическое исполнение : УХЛ5 |
2 | ШР-ПП001 | ШР-ПП-63-Л-У2 |
Номинальный ток: 63
Сторона ввода/вывода кабеля отходящих присоединений: левое Климатическое исполнение : У2 |
3 | ШР-ПП010 | ШР-ПП-63-П-УХЛ5 |
Номинальный ток: 63
Сторона ввода/вывода кабеля отходящих присоединений: правое Климатическое исполнение : УХЛ5 |
4 | ШР-ПП011 | ШР-ПП-63-П-У2 |
Номинальный ток: 63
Сторона ввода/вывода кабеля отходящих присоединений: правое Климатическое исполнение : У2 |
5 | ШР-ПП100 | ШР-ПП-100-Л-УХЛ5 |
Номинальный ток: 100
Сторона ввода/вывода кабеля отходящих присоединений: левое Климатическое исполнение : УХЛ5 |
6 | ШР-ПП101 | ШР-ПП-100-Л-У2 |
Номинальный ток: 100
Сторона ввода/вывода кабеля отходящих присоединений: левое Климатическое исполнение : У2 |
7 | ШР-ПП110 | ШР-ПП-100-П-УХЛ5 |
Номинальный ток: 100
Сторона ввода/вывода кабеля отходящих присоединений: правое Климатическое исполнение : УХЛ5 |
8 | ШР-ПП111 | ШР-ПП-100-П-У2 |
Номинальный ток: 100
Сторона ввода/вывода кабеля отходящих присоединений: правое Климатическое исполнение : У2 |
9 | ШР-ПП200 | ШР-ПП-160-Л-УХЛ5 |
Номинальный ток: 160
Сторона ввода/вывода кабеля отходящих присоединений: левое Климатическое исполнение : УХЛ5 |
10 | ШР-ПП201 | ШР-ПП-160-Л-У2 |
Номинальный ток: 160
Сторона ввода/вывода кабеля отходящих присоединений: левое Климатическое исполнение : У2 |
11 | ШР-ПП210 | ШР-ПП-160-П-УХЛ5 |
Номинальный ток: 160
Сторона ввода/вывода кабеля отходящих присоединений: правое Климатическое исполнение : УХЛ5 |
12 | ШР-ПП211 | ШР-ПП-160-П-У2 |
Номинальный ток: 160
Сторона ввода/вывода кабеля отходящих присоединений: правое Климатическое исполнение : У2 |
13 | ШР-ПП300 | ШР-ПП-250-Л-УХЛ5 |
Номинальный ток: 250
Сторона ввода/вывода кабеля отходящих присоединений: левое Климатическое исполнение : УХЛ5 |
14 | ШР-ПП301 | ШР-ПП-250-Л-У2 |
Номинальный ток: 250
Сторона ввода/вывода кабеля отходящих присоединений: левое Климатическое исполнение : У2 |
15 | ШР-ПП310 | ШР-ПП-250-П-УХЛ5 |
Номинальный ток: 250
Сторона ввода/вывода кабеля отходящих присоединений: правое Климатическое исполнение : УХЛ5 |
16 | ШР-ПП311 | ШР-ПП-250-П-У2 |
Номинальный ток: 250
Сторона ввода/вывода кабеля отходящих присоединений: правое Климатическое исполнение : У2 |
17 | ШР-ПП400 | ШР-ПП-320-Л-УХЛ5 |
Номинальный ток: 320
Сторона ввода/вывода кабеля отходящих присоединений: левое Климатическое исполнение : УХЛ5 |
18 | ШР-ПП401 | ШР-ПП-320-Л-У2 |
Номинальный ток: 320
Сторона ввода/вывода кабеля отходящих присоединений: левое Климатическое исполнение : У2 |
19 | ШР-ПП410 | ШР-ПП-320-П-УХЛ5 |
Номинальный ток: 320
Сторона ввода/вывода кабеля отходящих присоединений: правое Климатическое исполнение : УХЛ5 |
20 | ШР-ПП411 | ШР-ПП-320-П-У2 |
Номинальный ток: 320
Сторона ввода/вывода кабеля отходящих присоединений: правое Климатическое исполнение : У2 |
21 | ШР-ПП500 | ШР-ПП-400-Л-УХЛ5 |
Номинальный ток: 400
Сторона ввода/вывода кабеля отходящих присоединений: левое Климатическое исполнение : УХЛ5 |
22 | ШР-ПП501 | ШР-ПП-400-Л-У2 |
Номинальный ток: 400
Сторона ввода/вывода кабеля отходящих присоединений: левое Климатическое исполнение : У2 |
23 | ШР-ПП510 | ШР-ПП-400-П-УХЛ5 |
Номинальный ток: 400
Сторона ввода/вывода кабеля отходящих присоединений: правое Климатическое исполнение : УХЛ5 |
24 | ШР-ПП511 | ШР-ПП-400-П-У2 |
Номинальный ток: 400
Сторона ввода/вывода кабеля отходящих присоединений: правое Климатическое исполнение : У2 |
25 | ШР-ПП600 | ШР-ПП-630-Л-УХЛ5 |
Номинальный ток: 630
Сторона ввода/вывода кабеля отходящих присоединений: левое Климатическое исполнение : УХЛ5 |
26 | ШР-ПП601 | ШР-ПП-630-Л-У2 |
Номинальный ток: 630
Сторона ввода/вывода кабеля отходящих присоединений: левое Климатическое исполнение : У2 |
27 | ШР-ПП610 | ШР-ПП-630-П-УХЛ5 |
Номинальный ток: 630
Сторона ввода/вывода кабеля отходящих присоединений: правое Климатическое исполнение : УХЛ5 |
28 | ШР-ПП611 | ШР-ПП-630-П-У2 |
Номинальный ток: 630
Сторона ввода/вывода кабеля отходящих присоединений: правое Климатическое исполнение : У2 |
29 | ШР-ПП700 | ШР-ПП-800-Л-УХЛ5 |
Номинальный ток: 800
Сторона ввода/вывода кабеля отходящих присоединений: левое Климатическое исполнение : УХЛ5 |
30 | ШР-ПП701 | ШР-ПП-800-Л-У2 |
Номинальный ток: 800
Сторона ввода/вывода кабеля отходящих присоединений: левое Климатическое исполнение : У2 |
31 | ШР-ПП710 | ШР-ПП-800-П-УХЛ5 |
Номинальный ток: 800
Сторона ввода/вывода кабеля отходящих присоединений: правое Климатическое исполнение : УХЛ5 |
32 | ШР-ПП711 | ШР-ПП-800-П-У2 |
Номинальный ток: 800
Сторона ввода/вывода кабеля отходящих присоединений: правое Климатическое исполнение : У2 |
33 | ШР-ПП800 | ШР-ПП-1000-Л-УХЛ5 |
Номинальный ток: 1000
Сторона ввода/вывода кабеля отходящих присоединений: левое Климатическое исполнение : УХЛ5 |
34 | ШР-ПП801 | ШР-ПП-1000-Л-У2 |
Номинальный ток: 1000
Сторона ввода/вывода кабеля отходящих присоединений: левое Климатическое исполнение : У2 |
35 | ШР-ПП810 | ШР-ПП-1000-П-УХЛ5 |
Номинальный ток: 1000
Сторона ввода/вывода кабеля отходящих присоединений: правое Климатическое исполнение : УХЛ5 |
36 | ШР-ПП811 | ШР-ПП-1000-П-У2 |
Номинальный ток: 1000
Сторона ввода/вывода кабеля отходящих присоединений: правое Климатическое исполнение : У2 |
37 | ШР-ПП900 | ШР-ПП-1250-Л-УХЛ5 |
Номинальный ток: 1250
Сторона ввода/вывода кабеля отходящих присоединений: левое Климатическое исполнение : УХЛ5 |
38 | ШР-ПП901 | ШР-ПП-1250-Л-У2 |
Номинальный ток: 1250
Сторона ввода/вывода кабеля отходящих присоединений: левое Климатическое исполнение : У2 |
39 | ШР-ПП910 | ШР-ПП-1250-П-УХЛ5 |
Номинальный ток: 1250
Сторона ввода/вывода кабеля отходящих присоединений: правое Климатическое исполнение : УХЛ5 |
40 | ШР-ПП911 | ШР-ПП-1250-П-У2 |
Номинальный ток: 1250
Сторона ввода/вывода кабеля отходящих присоединений: правое Климатическое исполнение : У2 |
41 | ШР-ПП1000 | ШР-ПП-1600-Л-УХЛ5 |
Номинальный ток: 1600
Сторона ввода/вывода кабеля отходящих присоединений: левое Климатическое исполнение : УХЛ5 |
42 | ШР-ПП1001 | ШР-ПП-1600-Л-У2 |
Номинальный ток: 1600
Сторона ввода/вывода кабеля отходящих присоединений: левое Климатическое исполнение : У2 |
43 | ШР-ПП1010 | ШР-ПП-1600-П-УХЛ5 |
Номинальный ток: 1600
Сторона ввода/вывода кабеля отходящих присоединений: правое Климатическое исполнение : УХЛ5 |
44 | ШР-ПП1011 | ШР-ПП-1600-П-У2 |
Номинальный ток: 1600
Сторона ввода/вывода кабеля отходящих присоединений: правое Климатическое исполнение : У2 |
