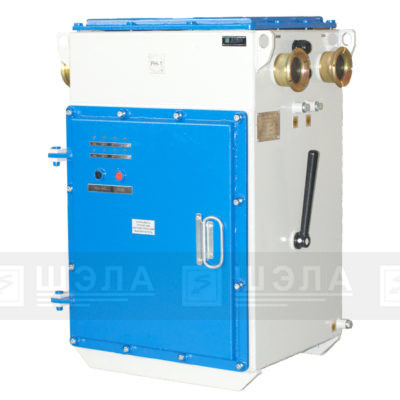

Пускатель рудничный прямого пуска типа ПР-0,3М…ПР-630М-ПП в корпусе повышенной прочности

НАЗНАЧЕНИЕ:

Пускатель рудничный серии «КОМПАКТ» типа ПР-0,3М…ПР-630М ПП  предназначен для управления и комплексной защиты электродвигателей  стационарных и передвижных механизмов в сетях с изолированной или заземленной нейтралью трансформатора напряжением 660 / 380, 1140/660В.

Исполнение – РН1.
Степень защиты — IР54.

Применяется в местах повышенной опасности в зонах ведения буро-взрывных работ, где оборудование подвержено значительным механическим воздействиям и ударам.
Корпус из стального листа толщиной до 6мм. Жесткость конструкции обеспечивается за счёт применения стальных листов типа «СЭНДВИЧ». Ручка управления автоматическим выключателем расположена сбоку, выполнена из стали.



ТИПЫ И РАЗМЕРЫ ПУСКАТЕЛЕЙ:

Пускатель рудничный прямого пуска типа ПР-0,3М…ПР-630М-ПП в корпусе повышенной прочности

Типо размер Тип Габаритные размеры, Ш х В х Г, мм Масса не более,кг
Компакт-2 ПР-100М…ПР-250М ПП 740× 720× 490 140
Компакт-3 ПР-320М…ПР-400М ПП  810х770х490 170
Компакт-4 ПР-500М…ПР-630М ПП  900х820х490  200




ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

  • местное и дистанционное управление по 2-х проводной схеме с уровнем напряжения 12 В
  • защита цепей дистанционного управления от потери управляемости при обрыве или замыкании жил
  • защита от увеличения сопротивления заземляющей жилы свыше 100 Ом
  • защита от включения при повреждении изоляции отходящего присоединения менее 30 кОм (БКИ)
  • токовая отсечка, защита от токов к.з., перегрузки и неполнофазного режима
  • защита от самовключения пускателя при Uс>1,5 Uн
  • взаимная электрическая блокировка последовательности включения пускателей
  • автоматическое управление насосной установкой с контролем 2-х уровней
  • нулевая защита
  • индикация состояния пускателя, цепи дистанционного управления и срабатывания защит (6 параметров)
  • проверка исправности схемы цепи управления и работы пускателя
  • тестирование защиты



Новости

Рудничное электрооборудование в корпусах повышенной прочности для мест ведения буровзрывных работ
16 февраля, 2017

Компания «ШЭЛА» освоило производство рудничного электрооборудования в корпусах повышенной прочности, столь необходимого для мест ведения буровзрывных работ, где зачастую применяют дорогое взрывозащищенное оборудование в исполнении РВ.

ВР-ПП, выключатель рудничный в корпусе повышенной прочности Пускатель рудничный повышенной прочности Модуль рудничный

В корпусах повышенной прочности в  настоящее время выпускается:

  1. Пускатели рудничные типа ПР-125-ПП, ПР-250-ПП, ПР-320-ПП, ПР-400-ПП.
  2. Фидерные автоматические выключатели рудничные типа ВР-250-ПП, ВР-400-ПП, ВР-630-ПП.
  3. Модуль вводной типа МВ-400-ПП в составе: ВР-400-РУ-ДУ-1 шт. + ПР-250-1 шт. + ПР-125-1шт. + АОШ-1,6кВА 660-380/220-127-36В.

Надеемся, что данный вид продукции будет интересен и с точки зрения цены, которая незначительно превышает цены рудничного электрооборудования в исполнении РН1 в корпусах из стали толщиной — 2мм.

Закрыть новость

Рудничное электрооборудование в корпусах повышенной прочности
6 декабря, 2016

Компанией ШЭЛА запущено в серийное производство рудничное электрооборудование в корпусах ПП повышенной прочности со степенью защиты IP54 в исполнении РН1 для рудников и шахт, не опасных по взрыву газа и пыли.

Предназначено для применения в местах повышенной опасности в зонах ведения буро-взрывных работ, где оборудование подвержено значительным механическим воздействиям и ударам.

Корпус из стального листа толщиной до 6мм. Жесткость конструкции обеспечивается за счёт применения стальных листов типа «СЭНДВИЧ». Ручка управления автоматическим выключателем расположена сбоку, выполнена из стали. Дверь рудничного электрооборудования сблокирована с автоматическим выключателем, т.е. дверь возможно открыть только, отключив автоматический выключатель.

В корпусах повышенной прочности в настоящее время выпускаются:

  1. Пускатели рудничные ПР-63, ПР-125, ПР-250, ПР-400 ПП

Пускатели реверсивные рудничные ПРР-63, ПРР-125 ПП
Пускатель рудничный с плавным (мягким) пуском ПРМ-160 ПП

  1. Выключатели рудничные ВР-250, ВР-400, ВР-630 ПП

Выключатели рудничные ВР-250, ВР-400, ВР-630 РУ ПП совмещенное с реле утечки
Выключатели рудничные ВР-250, ВР-400, ВР-630 ДО и ДУ ПП с функцией дистанционного отключению и дистанционного управления.

Комбинированные варианты исполнения: ВР-400-ДУ-РУ-IT-ПП (с функцией дистанционного управления совмещенный с реле утечки тока, с ПЛК для управления, сбора и передачи данных по RS485)

  1. Коробки рудничные соединительные типа КСР-250, КСР-400, КСР-630 ПП в корпусах повышенной прочности. В настоящее время выпускаются также в удлиненном корпусе, для более удобного соединения силовых бронированных кабелей большого сечения.




Пускатель



рудничный

ПР-125 … ПР-630 ПП

Выключатель



рудничный

ВР-125 … ВР-630 ПП

Выключатель



рудничный

с реле утечки

ВР-125 … ВР-630 РУ ПП

Коробка



соединительная

рудничная

КСР-250 … КСР-630 ПП

Коробка



соединительная

рудничная удлинненая

КСР-250 … КСР-630 ПП

Основные технические характеристики электрооборудования в корпусах повышенной прочности не отличаются от технических характеристик рудничного оборудования в обычных корпусах, выполненных из стали 2мм (отличие только габаритными размерами и массой оборудования).

Наша компания имея собственное производство по вашему техническому заданию может выполнить любое нестандартное изделие. Ждём ваших замечаний и предложений.

Закрыть новость

Начато серийное производство пускателей рудничных ПР-63÷400-ПП РН1 IP54 повышенной прочности
10 мая, 2016

Пускатель рудничный повышенной прочности ПР-ПП

Пускатель рудничный типа ПР-63-ПП УХЛ5, ПР-125-ПП УХЛ5, ПР-250-ПП УХЛ5, ПР-400-ПП УХЛ5 в нормальном рудничном исполнении РН1 степени защиты IP54 и повышенной прочности, разработаны компанией ШЭЛА для установки в местах ведения буро-взрывных работ и других, где требуется значительная прочность оборудования при ударах и падениях в них кусков породы.

Пускатель рудничный типа ПР-63-ПП÷ПР-400-ПП РН1, IP54 повышенной прочностью, по сравнению с выпускаемыми пускателями рудничными в исполнении РН1 и РН2, за счет жесткости конструкции и применения стальных элементов с толщиной от 6 до 12мм.

Пускатели рудничные типа ПР – повышенной прочности на токи от 63 до 400А серийно выпускаются компанией ШЭЛА. Пускатели рудничные ПР-63-ПП, ПР-125-ПП, ПР-250-ПП; по своей прочности корпуса не уступают ПВИ-63÷ПВИ-250 в исполнении РВ.

УХЛ5; ПР-125-ПП УХЛ5, ПР-250-ПП УХЛ5 ПР-400-ПП УХЛ5 в нормальном рудничном исполнении РН1 степени защиты IP54 и повышенной прочности, разработаны компанией ШЭЛА для установки в местах ведения буро-взрывных работ и других, где требуется значительная прочность оборудования при ударах и падениях в них кусков породы.

Пускатель рудничный типа ПР-63-ПП÷ПР-400-ПП РН1 IP54 повышенной прочностью, по сравнению с выпускаемыми пускателями рудничными в исполнении РН1 и РН2, за счет жесткости конструкции и применения стальных элементов с толщиной от 6 до 12мм.

Пускатели рудничные типа ПР – повышенной прочности на токи от 63 до 400А серийно выпускаются компанией ШЭЛА. Пускатели рудничные ПР-63-ПП, ПР-125-ПП, ПР-250-ПП; по своей прочности корпуса не уступают ПВИ-63÷ПВИ-250 в исполнении РВ.
