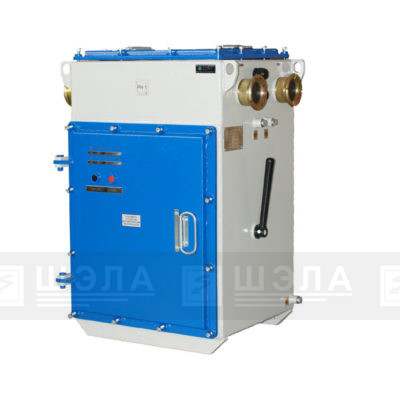

Выключатель рудничный типа ВР-160Р…ВР-630Р-ПП на токи от 40А до 630А в корпусе повышенной прочности

ВР-РУ ПП с реле утечки в корпусе повышенной прочности
ВР-РУ ПП с реле утечки в корпусе повышенной прочности

НАЗНАЧЕНИЕ:

Выключатель рудничный автоматического типа ВР-160Р…ВР-630Р предназначены для работы в трехфазных сетях переменного тока с изолированной или глухозаземленной нейтралью для защиты фидерных сетей и электрических установок от токов к.з. и перегрузки.

Исполнение – РН1; Степень защиты – IР54.

Применяется в местах повышенной опасности в зонах ведения буро-взрывных работ, где оборудование подвержено значительным механическим воздействиям и ударам.
Корпус из стального листа толщиной до 6мм. Жесткость конструкции обеспечивается за счёт применения стальных листов типа «СЭНДВИЧ». Ручка управления автоматическим выключателем расположена сбоку, выполнена из стали.



ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА:

ВР-РУ ПП с реле утечки в корпусе повышенной прочности

Тип Габарит ШхВхГ, мм Вес, кг
ВР-250Р ПП 670х860х490 150
ВР-400Р ПП 670х860х490 155
ВР-630Р ПП 670х860х490 165
Тип Габарит ШхВхГ, мм Вес, кг
ВР-250Р-РУ ПП 750х920х545 170
ВР-400Р-РУ ПП 750х920х545 175
ВР-630Р-РУ ПП 750х920х545 180

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Тип In,

А

Un, В Диапазон уставок рабочего тока Ir(A) Диапазон уставок тока  макс. расцепителя Im(А) t откл , мс



  Предельная  отключающая   способность,
кА
660В 380В
ВР-250Р-ПП (ВР-250Р-РУ-ПП) 250 660;380 (0,4÷1) In 350÷ 2500 10 15 36
ВР-400Р-ПП (ВР-400Р-РУ-ПП) 400 660;380 (0,4÷1) In 500÷ 6000 15 36
ВР-630Р-ПП (ВР-630Р-РУ-ПП) 630 660;380 (0,4÷1) In 800÷ 7000 15 36

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

Наименование функций: ВР-250Р-ПП
ВР-400Р-ПП
ВР-630Р-ПП
Ручное управление (В-О) +
Местное отключение +
Дистанционное отключение (аварийное)
Дистанционное управление (В-О)
Защита цепей дистанционного управления от потери управляемости  при обрыве или  замыкании жил
Нулевая защита (с возможностью ее отключения)
Защита от токов к.з. и перегрузки (электронный расцепитель) +
Защита от неполнофазного режима +
Защита от токов утечки (исполнение с РУ) – / +
Электроблокировка, предотвращающая включение выключателя  при  срабатывании МТЗ +
Электроблокировка, предотвращающая включение выключателя при сопротивлении изоляции в сети ниже допустимого < 30 кОм
Световая сигнализация:
■ Наличие напряжения — индикатор «Сеть»  +
■ Срабатывание МТЗ  и перегрузки — индикатор «МТЗ-П» +
Состояние авт.выключателя  QF  :
Включено — индикатор  «ВКЛ» +
Отключен — индикатор  «МХ-РУ» +
Срабатывание БКИ — индикатор  «БКИ»
Состояние цепей управления — индикатор «ДУ» «ДО»
Проверка действия БКИ
Возможность подключения аппарата защитного  отключения (внешнего реле утечки) +
Режим работы продолжительный +

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

Структура условного обозначения ВР-ПП

*   Выключатели рудничные типа ВР100Р-РУ…ВР-1000Р-РУ со встроенным реле утечки предназначены для защиты 3-х фазных сетей переменного тока с изолированной нейтралью трансформатора от токов к.з. и перегрузки, для оперативных включений и отключений электрических цепей при нормальных режимах работы сети.

** Выключатели рудничные типа ВР-100Р-РУ…ВР-1000Р-РУ с установленным ПЛК позволяет производить управление и мониторинг оборудования по сети RS-485 по протоколу ModBus RTU.

*** Выключатели рудничные типа ВР-100Р-…- УЭ … ВР-1000Р- …-УЭ с установленным прибором учета на основе микропроцессора MIC4224.



КОНФИГУРАТОР:

Выключатель рудничный типа ВР-160Р…ВР-630Р-ПП на токи от 40А до 630А в корпусе повышенной прочности
ВР -------- -УХЛ5
Устройство переключения
Номинальный ток автоматического выключателя, А
Вид управления
Дополнительная комплектация
Наличие интерфейса связи
Наличие прибора учета электроэнергии
Напряжение сети, В
Тип исполнения корпуса
Артикул Наименование Технические характеристики
×
Артикул
Количество шт
